針對無電地區牧區的離網光伏發電系統方案，核心目標是提供**穩定、可靠、經濟、易維護**的電力供應，滿足牧民基本生活（照明、通訊、家電）和小型生產（水泵、飼料加工）需求。以下是一個詳細的技術方案框架：
1. 負載清單與功耗計算：
- 照明：LED燈（5-10W/盞） × 4盞 × 4小時/天 = 80-160Wh/天
- 通訊：手機/電臺充電（10W） × 2小時 = 20Wh/天
- 家電：小冰箱（50W） × 24小時（間歇運行）≈ 500Wh/天，電視機（50W）× 2小時 = 100Wh/天
- 水泵：直流潛水泵（200W） × 1小時/天 = 200Wh/天
- 總日耗電量：約 900-1000Wh/天（按冗余設計預留20%）
2. 環境特點：
- 高海拔、強紫外線、風沙大、冬季低溫（-30℃以下）
- 牧民游牧遷移需求（部分設備需便攜）
1. 光伏陣列
- 組件類型：單晶硅光伏板（轉換效率＞22%，耐候性強）
- 功率計算（以青海牧區為例）：
- 日均有效日照：4.5小時（冬季按3小時設計）
- 系統總功率 = 日耗電量 ÷ 日照時數 ÷ 系統效率(0.7)
= 1000Wh ÷ 3h ÷ 0.7 ≈ 480W
- 實際配置：**600W**（3×200W組件，抵消灰塵、老化損耗）
2. 儲能系統
- 電池類型：磷酸鐵鋰電池（LiFePO₄）
- 優勢：循環壽命＞2000次、耐低溫（-20℃正常使用）、安全性高
- 容量計算：
- 滿足連續3個陰雨天供電：1000Wh/天 × 3天 = 3000Wh
- 放電深度（DoD）：80% → 需容量 = 3000Wh ÷ 0.8 = 3750Wh
- 電壓等級：24V DC系統 → 電池容量 = 3750Wh ÷ 24V ≈ 156Ah
- 實際配置：24V/200Ah 磷酸鐵鋰電池組（≈4.8kWh）
3. 充放電控制器（MPPT控制器）
- 功能：最大化光伏板發電效率，保護電池過充/過放
- 規格：
- 輸入電壓：匹配光伏板開路電壓（如Vmp=30V，選100V max輸入）
- 輸出電流 ≥ 系統總功率 ÷ 電池電壓 = 600W ÷ 24V = 25A → 選配 30A MPPT控制器
4. 逆變器
- 類型：純正弦波逆變器（兼容感性負載如水泵）
- 功率：按最大負載選型（冰箱啟動功率≈300W + 水泵200W + 其他）→ 1000W/24V
- 功能需求：具備USB輸出、低壓報警、過載保護
1. 抗風沙與防腐蝕：

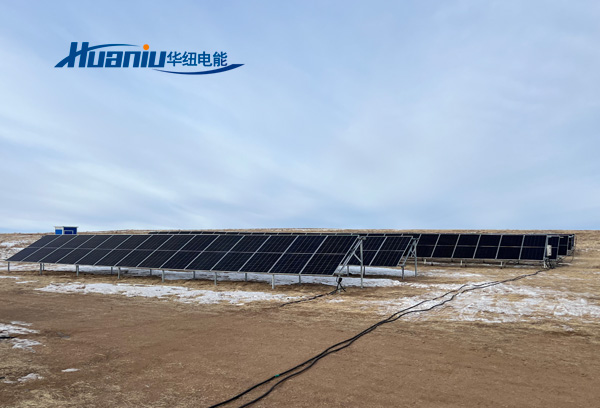

- 光伏板支架：熱鍍鋅鋼材 + 地錨固定（抗風速＞40m/s）
- 設備箱：IP65防護等級，內部放置電池、控制器、逆變器
2. 移動性與便攜方案：
- 小型戶用系統：光伏板采用折疊設計（如2×100W便攜板），電池使用50Ah手提箱式鋰電
- 轉場運輸：組件加裝防震包裝，支架可快速拆卸
3. 防凍措施：
- 電池保溫箱：內置泡沫隔熱層 + 溫控加熱板（-15℃啟動）
- 光伏板傾角：冬季調至60°（防積雪，提高發電量）
| 組件 | 規格 | 單價 | 數量 | 小計 |
| 光伏板 | 600W 單晶硅 | ￥600/塊 | 5 | ￥3,000 |
| 鋰電池 | 51.2V/200Ah | ￥12,000 | 1 | ￥12,000 |
| MPPT控制器 | 60A | ￥800 | 1 | ￥800 |
| 純正弦波逆變器 | 3000W/48V | ￥1,000 | 1 | ￥1,000 |
| 支架與輔料 | 定制 | - | - | ￥500 |
| 總計 | - | - | - | ￥17,300 |
> 注：不含安裝費，壽命周期＞10年（光伏板）/8年（鋰電池）
- 零燃料成本：相比柴油發電機，3年內可收回投資
- 低碳環保：年減排CO₂約1.2噸（對比柴油機）
- 擴展靈活：后期可增加風機構成"風光互補"系統
> 最后建議：優先選擇本地化服務商（如西藏天潤、青海新能源），確保備件供應和快速響應。對于冬季極寒地區，可增加光伏板功率至800W，補償日照衰減。
