作者：山東LED顯示屏廠家 發(fā)布時間：2024-01-01 21:06 瀏覽次數(shù) :
近日，寧波大學(xué)紅外材料及器件實驗室研究生葉鑫（第一作者）、譚林玲講師（通訊作者）和林常規(guī)研究員在Ceramics International 期刊上發(fā)表了題為“Robust efficiency stability and excellent aging resistance broadband NIR all-inorganic LEDs based on Tellurium-doped germanate glasses for multifunctional applications”的論文，文章連接：https://doi.org/10.1016/j.ceramint.2023.12.007
近紅外光譜技術(shù)在夜視、生物檢測、化工等領(lǐng)域具有廣泛的應(yīng)用前景。盡管目前研究者們對Eu2+、Mn2+、Mn4+和Cr3+摻雜的熒光粉進行了廣泛的研究，由于采用有機樹脂進行組裝，導(dǎo)致其效率下降> 0.01 %•mA-1，限制了其輸出功率，影響了其在實際生活中的應(yīng)用。

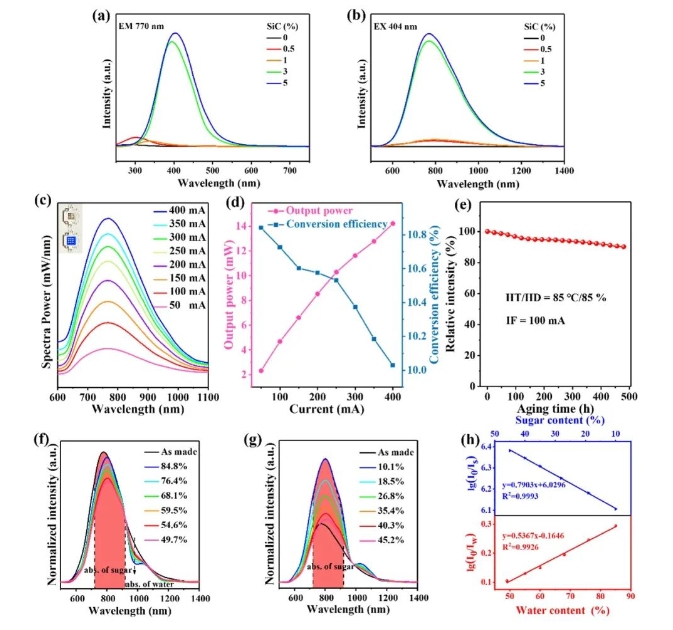

圖1.(a)G-xSiC (x = 0,0.5,1,3,5)激發(fā)譜；(b) 發(fā)射譜；(c) GC-LED器件的電致發(fā)光光譜；(d) 近紅外輸出功率和轉(zhuǎn)換效率的驅(qū)動電流依賴性; (e) 近紅外 gc-LED 的衰減曲線; 在70 ?C下以15 min間隔穿透相同厚度的梨形切片后，組裝的NIR gc-LED的發(fā)射光譜：(f) 糖吸收 和 (g)水吸收; (h) 發(fā)射強度與梨片含水量以及含糖量的關(guān)系。
針對以上問題，本研究提出全無機的玻璃轉(zhuǎn)換LED：制備了碲摻雜鍺酸鹽玻璃，其在藍光激發(fā)下發(fā)光峰位于770 nm，半高寬為260 nm。通過將摻雜Te玻璃與商用藍光LED芯片相結(jié)合，在400 mA驅(qū)動電流下具有14.21 mW@10.1%近紅外輸出功率的高性能近紅外gc-LED。
通過采用無機硅膠組裝，所制備的NIR-LED器件表現(xiàn)出高效的穩(wěn)定性，效率降低相對較低，僅為0.0023 %•mA−1，在惡劣條件下工作480小時后，電致發(fā)光強度保持在初始值的90%時，具有優(yōu)異的耐老化性，與商用熒光粉相當(dāng)。最后，還演示了其在gc-LED中的多功能應(yīng)用。
返回頂部 關(guān)于我們 工程案例 產(chǎn)品中心 企業(yè)展示 新聞中心 在線留言 聯(lián)系我們
